Perbedaan Injection Mold, Punch Dies, dan Trimming Dies: Panduan Memilih Sesuai Kebutuhan Produksi

“Cetakan yang tepat tidak hanya membentuk produk — ia membentuk efisiensi seluruh lini produksi Anda.”

Anda baru saja menerima pesanan komponen plastik sebanyak 100.000 unit per bulan.

Pertanyaan pertama yang muncul: “Apakah saya perlu injection mold atau cukup dengan trimming dies?”

Kami sering mendengar pertanyaan serupa dari klien di industri otomotif, elektronik, hingga FMCG.

Keputusan ini krusial. Salah pilih jenis dies, biaya produksi bisa membengkak 3–5 kali lipat. Waktu pengerjaan molor. Kualitas produk tidak konsisten.

Mari kita bedah bersama.

Tren industri manufaktur 2025 menunjukkan pergeseran signifikan menuju injection molding trends 2025 — terutama pada adopsi mold dengan sensor pintar dan siklus produksi yang lebih cepat. Sementara itu, penelitian terbaru di ScienceDirect mengkonfirmasi bahwa optimasi desain punch dan trimming dies dapat mengurangi scrap hingga 25% pada proses stamping logam.

Mengapa kami mengangkat tema perbedaan injection mold dies ini? Karena banyak pelaku usaha — dari UMKM hingga pabrik menengah — masih bingung membedakan ketiga jenis cetakan ini. Akibatnya, investasi yang dikeluarkan tidak optimal. Artikel ini hadir untuk menjadi panduan praktis. Bukan teori rumit. Bukan jargon teknik yang membingungkan. Tapi penjelasan langsung dari pengalaman kami menangani puluhan proyek mold dan dies untuk berbagai skala industri.

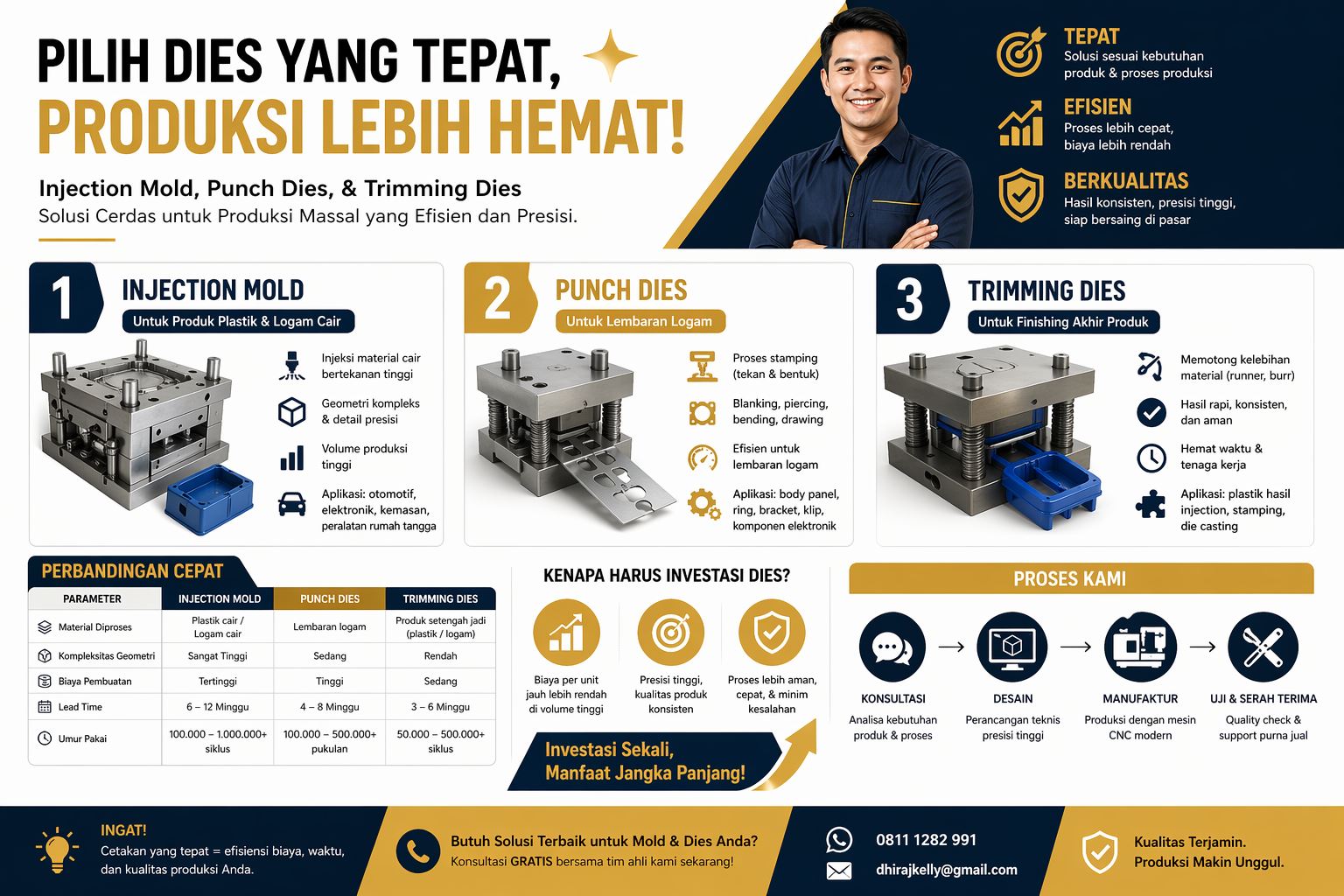

1. Mengenal Tiga Jenis Dies: Injection Mold, Punch Dies, dan Trimming Dies

Sebelum membahas perbedaannya, kita pahami dulu satu per satu.

Ketiganya sama-sama alat produksi massal. Tapi cara kerja, material yang diproses, dan hasil akhirnya sangat berbeda.

Bayangkan seperti ini:

Injection mold seperti mesin cetak kue cubit — Anda menyuntikkan adonan (plastik cair) ke dalam rongga, lalu setelah dingin, keluarkan kuenya.

Punch dies seperti stempel logam — Anda menekan lembaran logam di antara dua cetakan hingga terpotong atau terbentuk sesuai pola.

Trimming dies seperti gunting presisi — Anda memotong kelebihan material dari produk yang sudah jadi, membersihkan bekas sambungan atau gerinda.

Masing-masing memiliki tempatnya sendiri di lantai produksi.

1.1 Injection Mold: Jantung Produksi Plastik dan Logam Cair

Injection mold adalah cetakan yang bekerja dengan prinsip menyuntikkan material cair (thermoplastik, thermoset, atau logam cair untuk die casting) ke dalam rongga tertutup di bawah tekanan tinggi.

Material tersebut kemudian didinginkan hingga mengeras dan membuka cetakan untuk mengeluarkan produk jadi.

Aplikasi umum:

• Komponen dashboard otomotif
• Housing elektronik (HP, remote, charger)
• Tutup botol dan kemasan plastik
• Peralatan rumah tangga
• Mainan anak-anak

Material yang umum digunakan untuk mold:
Tool steel (SKD11, SKD61), stainless steel, aluminium untuk prototipe cepat.

1.2 Punch Dies: Alat Pembentuk Lembaran Logam

Punch dies bekerja dengan prinsip stamping atau press. Punch (penekan) bergerak turun menekan lembaran logam yang diletakkan di atas die (cetakan bawah).

Tergantung desainnya, proses ini bisa menghasilkan:

• Blanking (memotong bentuk dasar dari lembaran)
• Piercing (membuat lubang)
• Bending (menekuk)
• Drawing (membentuk cekungan seperti mangkuk)

Aplikasi umum:

• Body panel kendaraan
• Ring dan washer
• Klip dan bracket logam
• komponen konektor elektronik
• Peralatan dapur dari stainless steel

1.3 Trimming Dies: Penyempurna Akhir Produk

Trimming dies sering dianggap remeh, tapi perannya sangat penting.

Setelah proses injection molding atau stamping, produk biasanya masih memiliki kelebihan material — bekas saluran injeksi (runner) pada mold, atau gerinda (burr) pada hasil stamping.

Trimming dies hadir untuk membersihkan kelebihan ini.

Cara kerja: Produk diletakkan di atas trimming dies, kemudian punch bergerak turun memotong kelebihan material di sepanjang garis yang sudah ditentukan.

Aplikasi umum:

• Membuang runner pada produk plastik hasil injection mold
• Merapikan tepi produk stamping logam
• Memotong kelebihan material pada produk forging
• Finishing komponen die casting

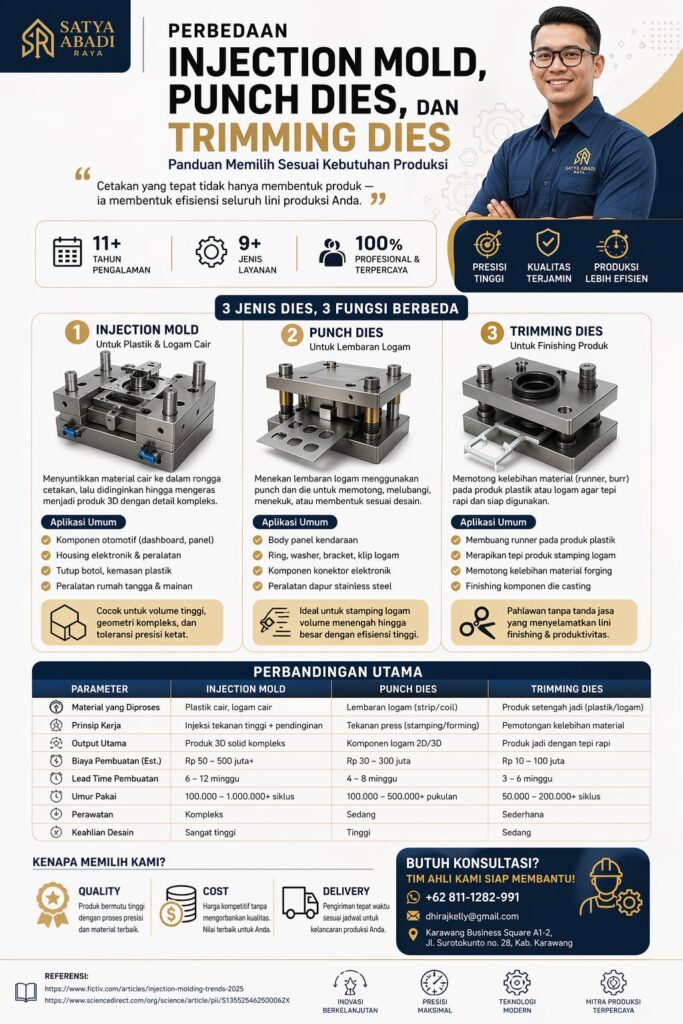

2. Perbandingan Komprehensif: Tabel Pembeda Utama

Berikut adalah perbandingan langsung ketiga jenis dies berdasarkan parameter yang paling relevan bagi tim produksi dan pengadaan.

3. Kapan Memilih Injection Mold? (Tanda-tanda Anda Membutuhkannya)

Injection mold adalah investasi terbesar di antara ketiganya. Karena itu, Anda harus benar-benar yakin sebelum memutuskan.

Berikut kondisi di mana injection mold adalah pilihan tepat:

3.1 Volume Produksi Tinggi (di Atas 10.000 Unit)

Injection mold dirancang untuk produksi massal. Semakin banyak unit yang Anda produksi, semakin murah biaya per unitnya.

Untuk 1.000 unit, biaya mold terasa mahal. Tapi untuk 500.000 unit, mold adalah investasi yang sangat menguntungkan.

3.2 Geometri Kompleks dengan Detail Rumit

Ada fitur-fitur yang tidak bisa dibuat dengan cara lain selain injection molding:

• Undercut (bagian yang saling mengunci)
• Rib dan boss (penguat struktur)
• Snap-fit (kait plastik)
• Permukaan dengan tekstur khusus
• Tulisan atau logo timbul/tenggelam

Ini semua membutuhkan rongga cetakan yang dirancang dengan presisi ekstrim.

Di sinilah CNC machining presisi memainkan peran krusial. Pembuatan rongga mold dengan toleransi ±0.01–0.02 mm tidak bisa dicapai tanpa mesin CNC yang terkalibrasi dengan baik dan strategi pemakanan yang optimal.

3.3 Konsistensi Dimensi yang Sangat Ketat

Produk plastik untuk industri otomotif atau medis seringkali menuntut toleransi ±0.05 mm atau bahkan lebih ketat. Injection mold yang dirancang dengan baik mampu mempertahankan konsistensi ini hingga ratusan ribu siklus.

3.4 Menggunakan Material Plastik Teknik (Engineering Plastic)

Material seperti ABS, PC (polycarbonate), Nylon, POM (Delrin), atau PEEK membutuhkan titik leleh dan tekanan injeksi yang spesifik. Tidak semua proses bisa menanganinya. Injection molding adalah satu-satunya cara yang efisien untuk material ini.

3.5 Kecepatan Siklus Tinggi

Satu siklus injection molding untuk komponen kecil bisa hanya 15–30 detik. Dengan mold multi-cavity (8, 16, atau 32 rongga), Anda bisa menghasilkan ribuan unit per jam. Ini sangat penting untuk industri FMCG dan kemasan.

4. Kapan Punch Dies Menjadi Pilihan Utama?

Punch dies adalah solusi untuk lembaran logam.

Jika produk Anda berbahan dasar logam dengan ketebalan 0.5–5 mm, dan bentuknya bisa dikategorikan sebagai:

• Flat atau semi-flat (dengan tekukan sederhana)
• Berupa ring, bracket, atau klip
• Panel dengan lubang-lubang dalam pola tertentu

Maka punch dies adalah jawabannya.

4.1 Produksi Lembaran Logam Volume Menengah-Besar

Seperti injection mold, punch dies juga menguntungkan pada skala produksi menegah hingga besar. Minimal 5.000–10.000 unit untuk membuat investasi dies sebanding dengan penghematan biaya per unit.

4.2 Bentuk yang Tidak Terlalu Dalam

Punch dies sangat baik untuk blanking (memotong bentuk luar) dan piercing (membuat lubang). Untuk drawing dalam (seperti gelas atau mangkuk), Anda membutuhkan progressive dies dengan multiple stage.

4.3 Persiapan Otomasi Proses Stamping

Untuk operasi stamping berkecepatan tinggi (60–300 stroke per menit), punch dies dengan sistem pelumasan otomatis dan sensor pemantauan sangat direkomendasikan.

4.4 Material dengan Ketebalan Konsisten

Punch dies bekerja optimal jika ketebalan material yang dimasukkan konsisten. Perbedaan 0.1 mm pada lembaran logam bisa menyebabkan perubahan besar pada hasil stamping.

5. Trimming Dies: Underdog yang Sering Terlupakan

Ada satu fakta menarik.

Banyak pabrik yang sudah memiliki injection mold atau punch dies yang bagus, tapi lupa bahwa trimming dies adalah kunci produk jadi yang rapi dan siap jual.

Trimming dies tidak membuat produk dari nol. Tugasnya sederhana: membersihkan kelebihan material.

Tapi tanpa trimming dies, Anda akan menghabiskan waktu puluhan jam untuk memotong runner plastik secara manual menggunakan gunting atau pisau.

5.1 Tanda-tanda Anda Butuh Trimming Dies:

• Produk hasil injection mold masih memiliki runner atau gate yang menempel
• Produk stamping logam memiliki gerinda (burr) di tepinya
• Anda saat ini memotong runner secara manual, dan itu memakan waktu 20–30% dari total waktu produksi
• Ada risiko cedera tangan karena operator memotong dengan pisau terbuka

5.2 Keuntungan Menggunakan Trimming Dies:

• Konsistensi — setiap produk dipotong di garis yang sama
• Kecepatan — satu kali tekan, produk langsung rapi
• Keselamatan — tidak ada pisau tajam di tangan operator
• Pengurangan biaya tenaga kerja — 1 operator bisa men-trim 5–10 kali lebih cepat dibanding manual

Dalam proyek rekayasa fabrikasi industri yang kami tangani, trimming dies sering menjadi penyelamat produktivitas lini perakitan. Klien yang tadinya menghabiskan 2 jam per shift untuk membersihkan produk, setelah menggunakan trimming dies hanya butuh 15 menit — dan hasilnya lebih rapi.

5.3 Material untuk Trimming Dies:

• Tool steel untuk pisau potong (agar awet)
• Baja ringan untuk base plate
• Guide pin dan bushing untuk akurasi

6. Analisis Biaya: Investasi Awal vs Penghematan Jangka Panjang

Ini pertanyaan paling penting bagi pemilik bisnis: “Berapa sih biaya membuat masing-masing dies, dan berapa lama balik modalnya?”

6.1 Komponen Biaya Pembuatan Dies:

6.2 Estimasi Biaya Riil di Pasaran Indonesia:

Catatan: Estimasi berdasarkan pengalaman proyek 2024–2025. Harga dapat berubah tergantung kompleksitas dan material.

• Injection mold (1 cavity, ukuran 200×200 mm): Rp 45–120 juta
• Injection mold (4 cavity, ukuran 300×300 mm): Rp 120–300 juta
• Punch dies (single stage, blanking saja): Rp 25–60 juta
• Punch dies (progressive 3 stage): Rp 70–200 juta
• Trimming dies sederhana (ukuran 150×150 mm): Rp 8–25 juta

6.3 Kapan Balik Modal (ROI)?

Rumus sederhana:

ROI = Biaya dies / (Penghematan biaya per unit × jumlah unit)

Contoh: Anda membuat injection mold Rp 100 juta. Tanpa mold, Anda beli komponen dari supplier Rp 10.000/unit. Dengan membuat sendiri, biaya produksi per unit (material + proses) menjadi Rp 4.000/unit.

Penghematan per unit = Rp 6.000.
ROI = 100.000.000 / 6.000 = 16.667 unit.

Setelah produksi 16.667 unit, mold Anda sudah “gratis” — semua produksi selanjutnya adalah keuntungan tambahan.

7. Peran Otomasi dalam Penggunaan Mold dan Dies Modern

Dunia mold dan dies tidak lagi manual seperti 10 tahun lalu.

Otomasi kini masuk ke berbagai aspek:

7.1 Sensor Pintar pada Injection Mold

Mold modern dilengkapi sensor suhu, tekanan, dan aliran material di dalam rongga. Data ini dikirim ke sistem kontrol pusat untuk:

• Mendeteksi ketidaknormalan sebelum produk reject terbentuk
• Mengoptimalkan waktu pendinginan (cycle time)
• Memberi peringatan jika mold perlu perawatan

7.2 Automatic Tool Change pada Stamping Press

Untuk punch dies, sistem automatic tool change memungkinkan pergantian dies dalam hitungan menit, bukan jam. Ideal untuk pabrik yang memproduksi variasi produk dalam batch kecil.

7.3 Vision Inspection Otomatis

Kamera beresolusi tinggi dipasang di output trimming dies. Sistem AI langsung mendeteksi apakah produk sudah ter-trim dengan sempurna atau masih ada kelebihan material.

Kami di PT Satya Abadi Raya telah mengintegrasikan otomasi industri terintegrasi ke dalam proyek mold dan dies untuk klien di sektor otomotif dan elektronik. Hasilnya: reject rate turun dari 5% menjadi di bawah 0.5%, dan kecepatan produksi naik 30% tanpa menambah operator.

7.4 Predictive Maintenance

Dengan memantau getaran, suhu, dan jumlah siklus, sistem dapat memprediksi kapan tool steel akan aus. Perawatan dilakukan tepat waktu — tidak terlalu cepat (buang biaya) dan tidak terlambat (berisiko produksi berhenti mendadak).

8. Faktor yang Mempengaruhi Umur Pakai Dies

Dies adalah investasi. Anda ingin dies awet selama mungkin.

Berikut faktor paling berpengaruh pada umur pakai:

8.1 Pemilihan Material Tool Steel

8.2 Perlakuan Panas (Heat Treatment)

Tool steel mentah tidak akan awet. Proses quenching dan tempering yang tepat meningkatkan kekerasan dan ketangguhan secara signifikan.

Kesalahan umum: menginginkan kekerasan maksimal (misal 62 HRC) tanpa mempertimbangkan risiko kerapuhan. Untuk punch dies yang menerima beban impact, kekerasan 58–60 HRC sering lebih baik dibandingkan 62 HRC yang getas.

8.3 Pelumasan dan Pendinginan

• Injection mold: Sistem cooling line yang dirancang dengan baik tidak hanya mempercepat siklus, tapi juga mengurangi thermal stress pada mold.
• Punch dan trimming dies: Pelumas yang tepat mengurangi gesekan antara punch dan material, memperpanjang umur tooling.

8.4 Perawatan Rutin

Banyak dies rusak bukan karena sudah mencapai akhir umur desain, tapi karena kurang perawatan.

Checklist perawatan dasar:

• Bersihkan residu material setelah shift
• Periksa retakan mikro dengan NDT (liquid penetrant test) setiap 50.000 siklus
• Lapisi permukaan kerja dengan anti karat jika tidak digunakan > 1 minggu
• Ganti guide pin dan bushing yang sudah aus

8.5 Kompetensi Operator

Dies yang bagus bisa hancur dalam sehari jika dioperasikan oleh orang yang salah.

Operator harus memahami:

• Setting parameter yang benar (tekanan, kecepatan, suhu)
• Tanda-tanda awal keausan (suara aneh, produk mulai tidak presisi)
• Prosedur memberhentikan mesin jika terjadi anomali

Dalam pembuatan mold dies, kami tidak hanya menyerahkan produk jadi. Kami juga memberikan pelatihan singkat kepada tim teknis klien tentang cara merawat dan mengoperasikan dies dengan benar. Ini investasi kecil yang menghindarkan klien dari kerugian besar di kemudian hari.

9. Studi Kasus: Kesalahan Memilih Dies yang Merugikan

Mari kita lihat contoh nyata.

Kasus 1: Memilih injection mold padahal cukup punch dies

Seorang klien di industri komponen elektronik ingin membuat housing dari logam tipis (ketebalan 0.8 mm). Ketebalan ini sebenarnya masih bisa di-stamping. Tapi karena terpengaruh informasi dari supplier sebelumnya, ia memesan injection mold untuk die casting seng.

Biaya mold: Rp 180 juta.

Setelah konsultasi dengan kami, kami sarankan membuat punch dies progressive 3 stage dengan biaya Rp 85 juta. Hasilnya? Produk jadi lebih cepat, biaya per unit lebih murah 40%, dan waktu pengerjaan mold hanya 5 minggu (dibanding 10 minggu untuk injection mold).

Kasus 2: Tidak menggunakan trimming dies, padahal volume produksi ribuan per hari

Klien di industri peralatan rumah tangga membuat produk plastik dengan injection mold 2 cavity. Setiap produk memiliki runner sepanjang 5 cm yang harus dipotong manual.

Mereka mempekerjakan 4 orang khusus untuk memotong runner seharian. Biaya tenaga kerja per bulan: Rp 12 juta × 4 = Rp 48 juta.

Kami buatkan trimming dies sederhana seharga Rp 18 juta. Setelah dies digunakan, 1 orang cukup untuk mengoperasikan trimming press. Sisa 3 orang dipindahkan ke tugas lain yang lebih produktif. Investasi Rp 18 juta balik modal dalam 6 bulan hanya dari penghematan tenaga kerja.

9. FAQ: Injection Mold, Punch Dies, dan Trimming Dies

Apakah satu perusahaan bisa memiliki ketiga jenis dies?
Tentu bisa. Bahkan idealnya, pabrik manufaktur yang matang memiliki kombinasi ketiganya. Injection mold untuk komponen plastik, punch dies untuk komponen logam stamping, dan trimming dies untuk finishing keduanya.

Berapa lama umur rata-rata injection mold?
Dengan material tool steel yang tepat dan perawatan rutin, injection mold bisa bertahan 500.000 – 1.000.000 siklus. Untuk material aluminium (prototipe cepat), umurnya lebih pendek — sekitar 10.000 – 20.000 siklus.

Bisakah punch dies digunakan untuk material non-logam?
Ya, untuk material seperti kertas, karton, kain, atau kulit. Tapi untuk aplikasi ini, material punch dan clearance-nya harus disesuaikan. Jangan menggunakan punch dies untuk logam pada material lunak, hasilnya akan berantakan.

Apa perbedaan trimming dies dengan slitting dies?
Trimming dies memotong kelebihan material di sekeliling produk (perimeter cutting). Slitting dies memotong material menjadi strip atau jalur panjang tanpa mengikuti kontur produk tertentu.

Berapa toleransi yang bisa dicapai trimming dies?
Untuk trimming dies yang dirancang dengan baik, akurasi posisi potong bisa mencapai ±0.1 – 0.2 mm. Untuk kebutuhan presisi lebih tinggi (misal ±0.05 mm), diperlukan desain guiding yang lebih ketat dan sistem penekanan produk sebelum pemotongan.

Apakah semua injection mold butuh trimming dies?
Tidak. Jika desain mold menggunakan hot runner system (tanpa runner), maka tidak ada kelebihan material yang perlu dipotong. Tapi hot runner system lebih mahal dan kompleks perawatannya. Kebanyakan mold konvensional tetap memerlukan trimming dies atau pemotongan manual.

Bisaha kami menghemat biaya dengan membuat dies sendiri (in-house)?
Untuk industri dengan tim engineering yang mumpuni dan mesin CNC yang idle, membuat dies sendiri bisa menghemat 30–50% dibandingkan outsource. Namun, perlu diperhitungkan biaya opportunity (waktu engineer yang seharusnya untuk core business) dan risiko trial-error. Untuk bisnis yang fokus pada produksi (bukan tooling), outsourcing ke spesialis mold & dies sering lebih efisien.

10. Layanan Kami untuk Kebutuhan Mold dan Dies Anda

Kami tidak hanya menulis artikel tentang mold dan dies. Kami membuatnya. Setiap hari.

PT Satya Abadi Raya hadir sebagai mitra solusi manufaktur Anda — dari konsultasi awal, desain teknis, pembuatan mold dies, hingga perawatan jangka panjang.

Kami terdaftar di Direktorat Jenderal Administrasi Hukum Umum Kementerian Hukum Republik Indonesia melalui AHU. Di Karawang secara khusus, atau di mana pun Anda berada di Jawa Barat — tim kami akan dengan senang hati mengunjungi fasilitas Anda untuk berdiskusi.

Tidak ada kewajiban. Tidak ada biaya konsultasi awal.

Kami juga melayani sektor solusi industri makanan dengan mold dan dies dari material food-grade yang aman untuk kontak langsung dengan produk konsumsi.

“Kualitas tidak pernah sebuah kecelakaan. Ia selalu merupakan hasil dari usaha cerdas yang terarah.”

— John Ruskin, kritikus seni dan pemikir sosial asal Inggris (sumber Wikipedia)

Pada akhirnya, memilih antara injection mold, punch dies, atau trimming dies bukanlah tentang mana yang “paling bagus”. Tidak ada yang paling bagus. Yang ada adalah mana yang paling sesuai dengan produk, volume, dan anggaran Anda.

Injection mold unggul untuk geometri kompleks dan volume tinggi. Punch dies adalah raja untuk lembaran logam. Trimming dies adalah pahlawan tanpa tanda jasa yang menyelamatkan lini finishing Anda.

Kesalahan terbesar yang kami lihat di lapangan bukanlah memilih jenis yang “salah”. Tapi tidak memilih sama sekali — dan terus menggunakan metode manual yang tidak efisien, tidak konsisten, dan tidak aman.
