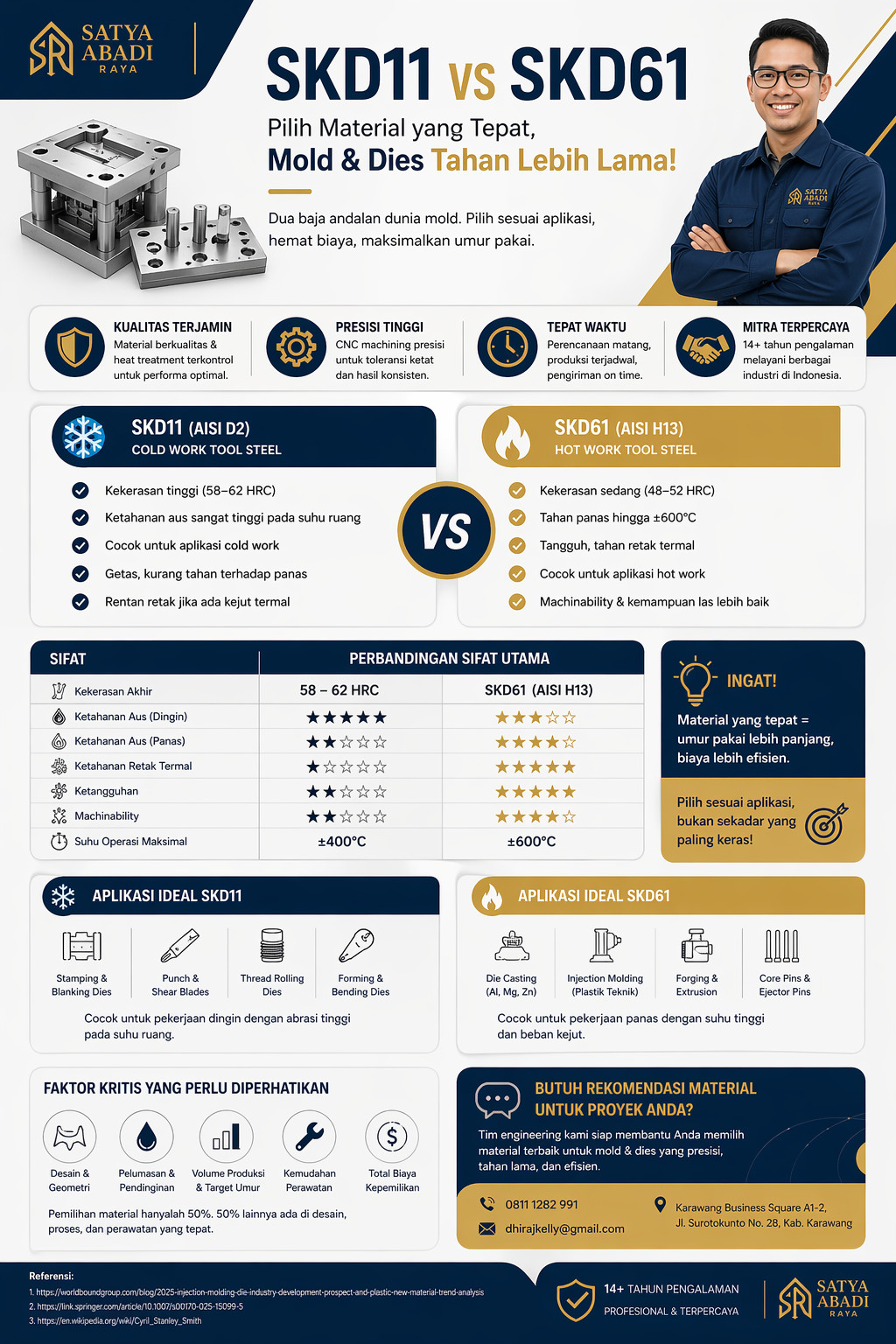

Material SKD11 vs SKD61 untuk Mold dan Dies: Perbandingan Sifat, Penggunaan, dan Ketahanan

“Material yang tepat tidak selalu yang paling keras, tetapi yang paling cocok dengan tuntutan fungsi dan umur pakai yang Anda harapkan.”

Pernahkah Anda mengalami mold retak setelah 10.000 kali injeksi?

Atau dies yang aus hanya dalam hitungan minggu?

Kami tahu rasanya.

Di bengkel kami, hampir setiap bulan ada klien datang membawa mold atau dies yang mati muda. Padahal materialnya sudah “bagus” — setidaknya menurut penjual material. Tapi setelah kami telusuri, ternyata salah pilih grade. SKD11 dipakai untuk aplikasi yang lebih cocok untuk SKD61. Atau sebaliknya.

Masalah klasik ini terus berulang.

Publikasi dari Worldbound Group memproyeksikan bahwa industri mold dan dies global akan terus tumbuh seiring dengan munculnya material polimer baru yang lebih menantang. Sementara itu, riset ilmiah di Springer menunjukkan bahwa pemilihan grade baja yang tepat dapat memperpanjang umur dies hingga 40% dibandingkan pemilihan yang asal-asalan.

Mengapa kami mengangkat perbandingan SKD11 SKD61 material dies?

Karena dua grade baja ini adalah yang paling sering kami temui di lapangan. Juga yang paling sering salah penggunaannya. Banyak engineer dan pelaku industri mold masih bingung kapan harus menggunakan SKD11 yang super keras tapi getas, dan kapan harus memilih SKD61 yang lebih tangguh meski tidak sekeras SKD11. Artikel ini hadir untuk menjawab kebingungan itu — dengan data, pengalaman lapangan, dan contoh nyata.

1. Mengenal SKD11 dan SKD61: Dua Baja Andalan Dunia Mold

Sebelum masuk ke perbandingan teknis, kita pahami dulu apa itu SKD11 dan SKD61.

Keduanya adalah standar grade baja perkakas asal Jepang (JIS — Japanese Industrial Standards). Di dunia internasional, SKD11 setara dengan AISI D2 (baja cold work tool steel), sementara SKD61 setara dengan AISI H13 (baja hot work tool steel).

Perbedaan mendasarnya ada pada kelas aplikasi.

SKD11 didesain untuk pekerjaan dingin — memotong, membentuk, atau stamping material logam pada suhu ruangan. SKD61 didesain untuk pekerjaan panas — menangani logam atau plastik cair pada suhu ekstrem.

Tapi jangan salah. Di lapangan, batas antara “dingin” dan “panas” sering kabur. Sebuah mold injeksi plastik bekerja pada suhu 150–300°C. Apakah itu panas? Ya. Tapi tidak sepanas forging logam yang mencapai 1000°C. Di sinilah kebingungan sering terjadi.

1.1 Komposisi Kimia: Apa yang Membuat Mereka Berbeda?

Tabel berikut memperlihatkan perbedaan komposisi yang signifikan di antara keduanya:

Perhatikan kadar karbon SKD11 yang sangat tinggi — lebih dari tiga kali lipat SKD61. Ini adalah alasan utama mengapa SKD11 bisa mencapai kekerasan hingga 60–62 HRC, sementara SKD61 “hanya” 48–52 HRC.

Tapi ada harga yang harus dibayar untuk kekerasan setinggi itu.

1.2 Sifat Mekanis: Keras vs Tangguh

Intinya: SKD11 adalah sprinter — luar biasa dalam satu area (ketahanan aus dingin), tapi rapuh jika dipaksa di luar spesialisasi. SKD61 adalah marathoner — tidak secepat di satu area, tapi lebih serbaguna dan tahan banting.

2. Kapan Memilih SKD11? (Aplikasi Cold Work)

SKD11 unggul ketika material yang diproses berada pada suhu ruangan atau sedikit di atasnya, dan beban yang terjadi dominan adalah abrasi atau tekanan tinggi tanpa kejutan termal.

2.1 Aplikasi Ideal SKD11

• Stamping dan blanking dies untuk material logam strip tipis hingga sedang
• Forming dan bending dies (dengan toleransi aus yang ketat)
• Punch dan dies untuk pemotongan material non-abrasif seperti aluminium atau baja ringan
• Shear blades dan slitter knives
• Thread rolling dies (dengan pelumasan yang baik)

2.2 Yang Perlu Diperhatikan Jika Memilih SKD11

Kelebihan:

• Ketahanan aus luar biasa — umur dies bisa 2–3 kali lebih panjang dari baja perkakas biasa
• Kemampuan mempertahankan ketajaman tepi potong (edge retention)
• Stabilitas dimensi yang baik selama heat treatment (perubahan volume terkontrol)

Kekurangan:

• Rentan terhadap retak jika terkena beban kejut atau perubahan suhu mendadak
• Machining lebih sulit — membutuhkan CNC machining presisi dengan pahat karbida berkualitas tinggi
• Tidak cocok untuk aplikasi yang mengalami thermal cycling

Pengalaman kami: Seorang klien di industri otomotif menggunakan SKD11 untuk trimming dies material stainless steel. Dies bekerja sempurna hingga 500.000 pukulan. Namun, ketika suatu hari proses terhenti dan dies didinginkan dengan air (tanpa sengaja), terjadi retak rambut di beberapa area. SKD11 tidak memaafkan kejutan termal.

3. Kapan Memilih SKD61? (Aplikasi Hot Work)

SKD61 adalah pilihan ketika suhu menjadi faktor utama. Ia mempertahankan kekerasan dan kekuatan bahkan saat dipanaskan hingga suhu oranye kemerahan.

3.1 Aplikasi Ideal SKD61

• Die casting dies untuk aluminium, magnesium, dan seng
• Forging dies untuk tempa logam panas
• Extrusion tooling untuk aluminium dan tembaga
• Injection molding molds untuk plastik teknik (terutama yang bersifat abrasif atau bersuhu tinggi)
• Permanent mold casting tooling
• Core pins dan ejector pins pada mold suhu tinggi

3.2 Yang Perlu Diperhatikan Jika Memilih SKD61

Kelebihan:

• Ketahanan retak termal (heat checking resistance) sangat baik
• Ketangguhan tinggi — tidak mudah patah meski terkena beban kejut
• Machinability lebih baik dari SKD11 (lebih lunak sebelum heat treatment)
• Kemampuan dilas (repair welding) lebih mudah

Kekurangan:

• Kekerasan maksimal lebih rendah (50–52 HRC vs 60+ HRC pada SKD11)
• Ketahanan aus pada suhu ruangan kalah dari SKD11
• Lebih mahal per kilogram dibanding SKD11 (kandungan paduan yang lebih bernilai)

Catatan penting: Untuk mold injeksi plastik dengan plastik teknik seperti PC/ABS, POM, atau nylon dengan pengisi fiberglass, SKD61 dengan surface treatment (nitriding atau PVD coating) sering menjadi kombinasi terbaik — ketahanan panas dari SKD61 ditambah ketahanan aus dari coating.

4. Tabel Perbandingan Lengkap SKD11 vs SKD61

Untuk memudahkan Anda memutuskan, berikut tabel komprehensif yang kami susun berdasarkan pengalaman lapangan dan referensi teknis:

Catatan: HT = Heat Treatment (perlakuan panas)

5. Faktor Kritis yang Sering Terlewat dalam Pemilihan Material

Setelah berpuluh-puluh proyek rekayasa fabrikasi industri yang melibatkan mold dan dies, kami menemukan bahwa pemilihan material hanyalah 50% dari cerita. 50% sisanya adalah faktor-faktor berikut:

5.1 Geometri Mold / Dies

Komponen dengan sudut tajam, perubahan ketebalan drastis, atau lubang kecil akan memusatkan tegangan. Pada SKD11 yang getas, titik-titik ini menjadi awal retak.

Solusinya: Jika desain mold Anda memiliki fitur-fitur tersebut — dan Anda tidak bisa mengubah desain — pertimbangkan untuk menggunakan SKD61 meskipun secara teori aplikasinya “cold work”.

5.2 Metode Pelumasan dan Pendinginan

SKD61 lebih mentolerir pelumasan yang kurang ideal atau sistem pendingin yang tidak sempurna. SKD11 sangat tergantung pada pelumasan yang konsisten untuk mencegah keausan adhesif.

Pengalaman kami: Sebuah blanking dies untuk material aluminium foil menggunakan SKD11. Ketika sistem pelumas otomatis macet (hanya beberapa jam), dies mengalami galling dan harus di-rework. Dengan SKD61, risiko ini lebih rendah — meskipun ketahanan aus jangka panjangnya juga lebih rendah.

5.3 Volume Produksi dan Target Umur Pakai

Tanyakan pada diri Anda: Berapa siklus yang Anda targetkan?

• < 100.000 siklus → SKD61 seringkali cukup, bahkan untuk aplikasi cold work
• 100.000 – 500.000 siklus → Mulai pertimbangkan trade-off
• > 500.000 siklus → SKD11 (cold work) atau SKD61 dengan coating (hot work)

Jangan membayar lebih untuk umur pakai yang tidak Anda butuhkan. Sebaliknya, jangan hemat material jika target produksi Anda tinggi.

5.4 Kemampuan Perawatan dan Repair

Dies dan mold adalah aset. Suatu hari mereka akan aus atau rusak. Pertanyaannya: seberapa mudah Anda bisa memperbaikinya?

SKD61 lebih mudah dilas (repair welding) karena kadar karbonnya yang lebih rendah. SKD11 sulit dilas — hampir pasti membutuhkan pre-heat dan post-heat yang ketat, dan hasilnya tetap tidak sebaik material asli.

Untuk mold dengan nilai investasi tinggi (misalnya mold injeksi multi-cavity yang harganya ratusan juta), SKD61 memberikan “asuransi” bahwa jika terjadi kegagalan dini, Anda masih bisa menyelamatkan mold.

6. Heat Treatment: Rahasia Performa Tersembunyi

Anda bisa memilih SKD11 atau SKD61 yang tepat. Tapi tanpa heat treatment yang benar, material terbaik sekalipun akan gagal.

6.1 Untuk SKD11

Proses standar: Austenitasi pada suhu 980–1040°C, diikuti oil quenching atau air quenching, kemudian tempering 2–3 kali pada suhu 180–200°C (untuk kekerasan maksimal) hingga 500°C (untuk ketangguhan yang lebih baik).

Peringatan: Hindari tempering pada suhu 250–350°C — ini adalah “zona temper brittleness” untuk SKD11. Hasilnya material menjadi getas tanpa peningkatan properti yang berarti.

6.2 Untuk SKD61

Proses standar: Austenitasi pada suhu 1000–1050°C, diikuti oil quenching atau air quenching (untuk penampang tipis), kemudian tempering 2–3 kali pada suhu 550–600°C.

Keunikan SKD61: Proses tempering sekunder (secondary hardening) justru terjadi pada kisaran 500–550°C — berbeda dengan SKD11. Inilah mengapa SKD61 tidak kehilangan kekerasan meskipun bekerja pada suhu tinggi.

Tips dari tim engineering kami: Selalu minta sertifikat heat treatment dari pemasok Anda. Jangan hanya percaya pada klaim lisan. Grafik waktu-suhu yang terdokumentasi adalah bukti nyata bahwa proses dilakukan dengan benar.

7. Biaya Total Kepemilikan (TCO): Lebih dari Sekadar Harga Material

Banyak klien terpaku pada harga per kilogram SKD11 vs SKD61. Ini keliru.

Mari kita hitung bersama.

Skenario:

• Mold injeksi untuk komponen otomotif
• Target 1.000.000 siklus
• Biaya material mold (dalam bentuk blok yang sudah dimesin kasar): Rp 50 juta (SKD11) vs Rp 65 juta (SKD61)
• Biaya CNC machining presisi + EDM + finishing: Rp 200 juta (sama untuk kedua material)
• Biaya heat treatment: Rp 15 juta (sama)
• Biaya coating (opsional): Rp 30 juta

Total investasi awal mold:

• SKD11: Rp 295 juta
• SKD61: Rp 310 juta (selisih hanya 5%)

Jika mold SKD11 gagal di 400.000 siklus karena retak termal (produksi berhenti, mold harus dibongkar, repair, atau bikin ulang):

• Biaya downtime pabrik
• Biaya repair mold (atau mold baru)
• Risiko produk cacat

Biaya tidak langsung ini jauh melampaui selisih Rp 15 juta di awal.

Kesimpulan: Untuk aplikasi dengan thermal cycling atau beban kejut, SKD61 yang lebih mahal di awal seringkali lebih murah di akhir.

Dalam pekerjaan pembuatan mold dies kami, prinsip ini selalu kami pegang tegus — diskusikan target umur pakai dan kondisi operasional sebelum menentukan material.

8. Surface Treatment: Meningkatkan Performa Material

Kadang, solusi terbaik bukan mengganti material, tetapi menambahkan lapisan permukaan.

8.1 Untuk SKD11

• PVD Coating (TiN, TiCN, AlCrN): Meningkatkan ketahanan aus untuk aplikasi stamping material abrasif
• Cryogenic treatment: Membantu mengubah austenit sisa menjadi martensit, meningkatkan ketahanan aus
• Nitriding (gas/ion): Meningkatkan kekerasan permukaan hingga 1000–1200 HV

8.2 Untuk SKD61

• Nitriding: Sangat umum untuk mold die casting dan injection molding — lapisan putih (white layer) harus dikontrol tipisnya agar tidak mengelupas
• PVD Coating (AlCrN, AlTiN): Untuk aplikasi hot work yang ekstrem
• Oxidizing: Membentuk lapisan Fe3O4 hitam yang membantu release agent dan mencegah korosi awal

Catatan penting: SKD61 yang sudah dinitriding akan mengorbankan ketangguhan lapisan permukaannya. Jangan gunakan nitriding pada dies yang akan terkena beban kejut tinggi — lapisan keras bisa retak dan mengelupas.

9. Kasus Nyata dari Lapangan

Biarkan kami berbagi dua cerita nyata.

Kasus 1: Stamping Dies untuk Baja Ringan

Seorang klien di Karawang membuat blanking dies untuk material SPCC tebal 1.2 mm. Awalnya menggunakan SKD61 (karena “katanya bagus”). Dies aus setelah 150.000 siklus — tepi potong tumpul, produk mulai berbulu.

Kami rekomendasikan ganti ke SKD11 dengan heat treatment 60 HRC. Dies yang sama sekarang telah mencapai 600.000 siklus dan masih tajam. Untuk cold stamping tanpa kejutan termal, SKD11 adalah jawabannya.

Kasus 2: Die Casting untuk Rumah Pompa Aluminium

Klien lain membuat die casting dies untuk aluminium ADC12. Awalnya menggunakan SKD11 — terkenal “bandel” kata mereka. Dies retak di 20.000 siklus karena heat checking (retak akibat siklus panas-dingin berulang).

Kami ganti ke SKD61 dengan heat treatment yang tepat (tempering pada 580°C untuk stabilitas). Dies yang sama telah melewati 150.000 siklus dan masih bekerja. Memang ada keausan di beberapa area (bisa di-repair), tapi tidak ada retak fatal.

10. Kesalahan Umum yang Harus Dihindari

Dari pengamatan kami di lapangan, berikut adalah daftar kesalahan paling sering terjadi:

Kesalahan #1: Menganggap semua SKD11 sama

Tidak. Ada SKD11 dari pabrikan Jepang (kualitas premium), dari pabrikan Taiwan (kelas menengah), dan dari pemasok lokal yang tidak jelas asal-usulnya (resiko tinggi). Perbedaan inklusivitas, kebersihan material, dan konsistensi heat treatment sangat nyata.

Kesalahan #2: Memilih SKD61 untuk aplikasi cold work dengan volume rendah

Jika Anda hanya membutuhkan 50.000 siklus untuk blanking dies material lunak, SKD61 dengan heat treatment yang tepat (dikarburisasi permukaan) bisa menjadi pilihan yang lebih murah dan lebih aman. Tidak perlu SKD11 yang machinenya susah dan mahal.

Kesalahan #3: Mengabaikan sistem pendingin

Kami pernah melihat mold SKD61 berkualitas premium gagal hanya karena saluran pendingin mold dirancang asal-asalan. Material sebaik apapun tidak akan bertahan jika panas tidak bisa keluar. Pendinginan yang buruk membunuh mold lebih cepat daripada material yang salah.

Kesalahan #4: Tidak melakukan stress relieving setelah welding repair

Repair welding pada mold SKD61 atau SKD11 menciptakan tegangan sisa dan perubahan struktur mikro. Tanpa stress relieving dan tempering ulang, area yang di-las akan menjadi titik awal kegagalan berikutnya.

11. Panduan Memilih Pemasok Material Mold

Setelah puluhan tahun di industri ini, kami menyusun checklist sederhana untuk menilai pemasok material Anda:

• [ ] Apakah pemasok dapat menunjukkan mill certificate untuk setiap batch material?
• [ ] Apakah mereka memiliki fasilitas hardness tester dan bersedia menguji di depan Anda?
• [ ] Apakah mereka memahami perbedaan heat treatment untuk SKD11 vs SKD61 (bukan asal panas lalu celup)?
• [ ] Apakah mereka bisa memberikan rekomendasi berdasarkan aplikasi spesifik Anda, bukan hanya “ini yang bagus”?
• [ ] Apakah stok material mereka disimpan dengan baik (terhindar dari kelembaban dan kontaminasi)?

Jika jawaban “tidak” untuk lebih dari dua pertanyaan di atas, cari pemasok lain. Material mold yang palsu atau berkualitas rendah adalah sumber masalah yang tidak pernah berakhir.

12. Tren Terkini Industri Mold dan Dies

Industri tidak berhenti. Material baru dan teknologi baru terus muncul.

Tren 1: Additive manufacturing untuk mold (3D printing logam)
Teknologi ini memungkinkan saluran pendingin konformal (conformal cooling) yang mengikuti geometri mold. Hasilnya: siklus pendinginan lebih cepat, umur mold lebih panjang. Sayangnya, biaya masih sangat tinggi dan ketersediaan material terbatas.

Tren 2: Baja mold dengan kemampuan machinability tinggi
Beberapa pabrikan kini mengembangkan grade yang lebih mudah dimesin tanpa mengorbankan properti akhir. Contoh: “free-machining” D2 atau H13 dengan tambahan sulfur atau kalsium.

Tren 3: Pelapisan nano dan multilayer
Coating modern tidak lagi satu lapis, tetapi puluhan lapisan bergantian dengan ketebalan nanometer. Hasilnya: ketahanan aus ekstrem dengan ketangguhan yang masih terjaga.

Dalam konteks otomasi industri terintegrasi, mold dan dies yang lebih presisen dan tahan lama memungkinkan sel produksi berjalan tanpa intervensi manusia selama ribuan jam — sebuah kebutuhan untuk industri 4.0.

“Material adalah bahasa yang digunakan alam untuk berbicara kepada engineer. Jika Anda tidak mendengarkan dengan seksama — menguji, mengamati, dan belajar dari kegagalan — Anda akan terus menerjemahkan dengan salah.”

— Dr. Cyril Stanley Smith, ahli metalurgi dan sejarawan sains Amerika, peraih National Medal of Science (sumber Wikipedia)

13. Memilih Mitra yang Tepat Sama Pentingnya dengan Memilih Material yang Tepat

Pada akhirnya, SKD11 dan SKD61 hanyalah bahan baku.

Yang mengubah bahan baku menjadi mold atau dies yang bekerja ribuan jam tanpa kegagalan adalah keahlian di setiap tahapan: dari desain, pemilihan material, CNC machining, heat treatment, finishing, hingga commissioning.

Kami, PT Satya Abadi Raya, hadir sebagai mitra yang memahami bahwa setiap proyek memiliki kebutuhan unik. Tidak ada jawaban “SKD11 selalu lebih baik” atau “SKD61 untuk semuanya”. Kami mendengarkan. Kami menganalisis. Kami merekomendasikan.

Kami terdaftar di Direktorat Jenderal Administrasi Hukum Umum Kementerian Hukum Republik Indonesia melalui AHU. Di Karawang secara khusus, atau di mana pun Anda berada di Jawa Barat — tim engineering kami akan dengan senang hati mengunjungi fasilitas Anda, melihat langsung aplikasi yang dimaksud, dan berdiskusi tentang material yang paling sesuai.

Tidak hanya untuk mold dan dies.

Kami juga melayani kebutuhan solusi industri makanan — di mana material SS304 dan SS316 lebih sering digunakan daripada SKD — namun prinsip yang sama berlaku: material yang tepat, untuk aplikasi yang tepat, dengan kualitas yang terjamin.

Hubungi kami. Diskusikan tantangan mold dan dies Anda. Bersama, kita temukan solusi terbaik.

FAQ: Seputar SKD11 dan SKD61 untuk Mold dan Dies

Apakah SKD61 bisa digunakan untuk blanking dies material logam?
Bisa, untuk volume produksi rendah hingga menengah (di bawah 100.000 siklus) atau material yang tidak terlalu abrasif (aluminium, kuningan). Untuk volume tinggi atau material keras (baja, stainless), SKD11 tetap lebih unggul dalam ketahanan aus.

Berapa perbedaan harga antara SKD11 dan SKD61?
Umumnya SKD61 20–50% lebih mahal per kilogram tergantung pemasok dan ketebalan. Namun, perbedaan ini seringkali tidak signifikan jika dibandingkan dengan total biaya pembuatan mold.

Apakah SKD11 bisa digunakan untuk die casting aluminium?
Tidak disarankan. SKD11 akan mengalami retak termal (heat checking) dengan sangat cepat karena perbedaan koefisien muai yang besar dan ketangguhannya yang rendah. Gunakan SKD61 atau grade hot work lainnya.

Bagaimana cara membedakan SKD11 dan SKD61 secara visual?
Sulit dibedakan secara kasat mata. Pengujian sederhana yang bisa dilakukan: percikan pada grinding wheel (spark test) menunjukkan perbedaan pola. Tapi untuk kepastian, gunakan PMI (Positive Material Identification) atau spectrometer.

Berapa lama umur mold dari SKD61 untuk injeksi plastik?
Sangat bervariasi tergantung material plastik, desain mold, dan sistem pendinginan. Untuk material non-abrasif seperti PP atau ABS, mold SKD61 yang baik bisa mencapai 500.000 – 1.000.000 siklus. Untuk material dengan fiberglass, angka ini bisa turun drastis menjadi 100.000 – 300.000 siklus.

Apakah ada material alternatif selain SKD11 dan SKD61?
Ada. Untuk cold work, SKD12 (AISI A2) menawarkan ketangguhan lebih baik dari SKD11 dengan kekerasan sedikit lebih rendah. Untuk hot work, SKD7 (AISI H11) atau SKD8 (AISI H10) tersedia dengan karakteristik berbeda. Konsultasikan dengan tim engineering Anda untuk aplikasi spesifik.

Butuh rekomendasi material untuk proyek mold atau dies Anda berikutnya? Tim teknis kami siap membantu. Kirimkan gambar dan spesifikasi Anda ke dhirajkelly@gmail.com atau WhatsApp +62 811-1282-991.
